Система внутренней связи Каскад-К

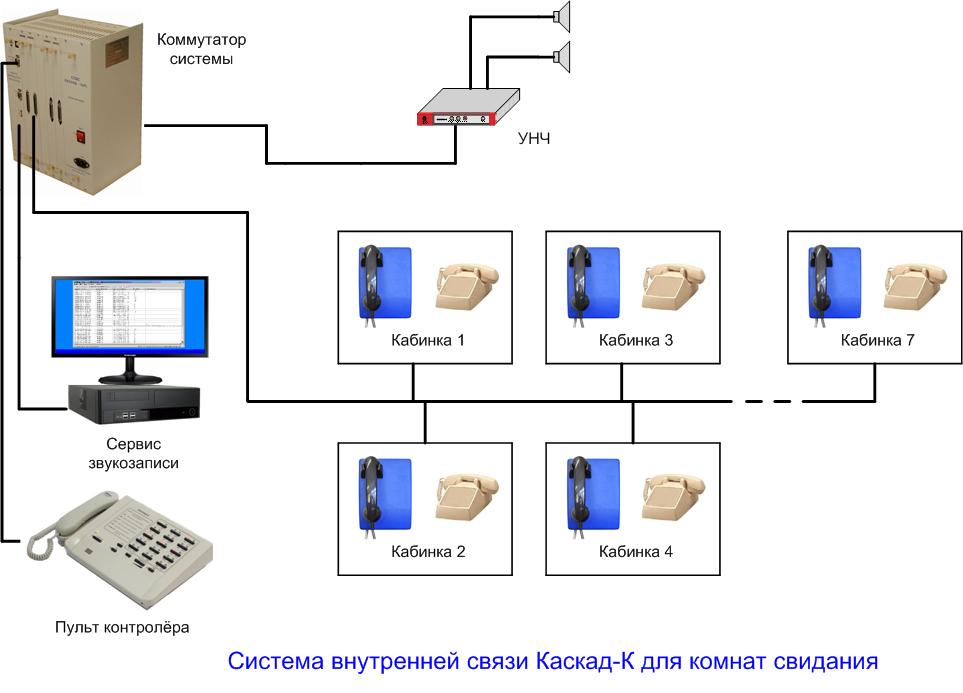

Система состоит из коммутатора на 7 или 15 переговорных абонентских пар, одного пульта контролёра, кроссового оборудования и комплекса звукозаписи с архивированием переговоров.

Оставить заявку
  • Описание
  • Характеристики

Система не требует никакого программирования и конфигурирования.

После разрешения переговоров конкретной пары возможна звукозапись этих переговоров, которая прекращается контролёром явно или в момент окончания переговоров этой пары абонентов.

Технически запись переговоров ведется на специализированном оборудовании, являющемся неотъемлемой частью системы Каскад-К. Записанные переговоры хранятся в специализированной базе данных и могут быть в дальнейшем обработаны и прослушаны.

Любая запись переговоров для удобства работы при необходимости может быть экспортирована в отдельный звуковой файл. Срок хранения записей не ограничен.

Кроме выше перечисленного система позволяет выдавать голосовые громкоговорящие оповещения, используя для этого внешний усилитель с подключенными к нему громкоговорителями. Оповещения выполняются с пульта контролёра через микротелефонную трубку.



Состав и технические характеристики системы Каскад-К приведены в таблицах 1 и 2:



Таблица 1. Состав системы Каскад-К

Наименование Количество
Коммутатор системы 1 шт.
Число пар абонентов системы 7 или 15 в зависимости от варианта поставки
Число пультов контролёра 1
Сервер звукозаписи с системой архивирования переговоров

1 шт.

Трансляционный усилитель с громкоговорителями По запросу
Кроссовое оборудование В комплекте



Таблица 2. Основные технические характеристики системы Каскад-К

Наименование Значение
Число систем громкоговорящего оповещения 1
Расстояние от коммутатора системы до пульта контролёра до 350 м
Напряжение питания коммутатора и пульта контролёра 220 В ± 10% 50 Гц
Потребляемая мощность коммутатора

не более 150 Вт

Потребляемая мощность пульта контролёра не более 8 Вт
Эксплуатационные условия окружающей среды:
Температура
Относительная влажность

+10 – +40 °С
20 – 80%



Краткое описание функционирования системы

Каждая переговаривающаяся пара одной кабины представлена на пульте управления двумя клавишами со светодиодами: левая клавиша КN предназначена для включения (начала) и выключения (прекращения) переговоров выбранной кабины N, правая клавиша ЗАП – для включения и выключения записи переговоров этой кабины.

Для разрешения переговоров выбранной кабины (для начала переговоров) необходимо однократно нажать клавишу КN, где N - номер кабины. После этого светодиод над клавишей КN начнет светиться зеленым цветом и автоматически включится режим прослушивания переговоров.

При необходимости режим прослушивания выключается нажатием клавиши ОТП, при этом светодиод над клавишей кабины начнет светиться красным цветом.

Для одновременного разрешения переговоров всех кабин системы необходимо однократно нажать на клавишу ВСЕ, при условии, что в данный момент ни в одной из кабин не ведутся переговоры. После этого все светодиоды над клавишами КN системы начнут светиться красным цветом и для всех кабин будут разрешены переговоры.

Для осуществления звукозаписи переговоров выбранной кабины необходимо нажать на кнопку ЗАП выбранной кабины переговоров. После этого светодиод над этой клавишей начнет светиться зеленым цветом, сигнализируя о включенном режиме запись для этой кабины. Функция начинает работать только при уже разрешенных переговорах данной кабины и при подключенном и работающем сервисном компьютере звукозаписи.

Для окончания переговоров одной кабины при установленном режиме прослушивания необходимо однократно нажать клавишу КN. Для одновременного окончания всех разрешенных переговоров системы необходимо однократно нажать клавишу ВСЕ. После этого светодиод или светодиоды над клавишами КN гаснут и возможная звукозапись прекращается.

Кроме этого система обеспечивает возможность голосового вмешательства контролёра в переговоры выбранной кабины и выдачу звуковых громкоговорящих оповещений через внешний усилитель.
