Система оперативной диспетчерской связи Каскад-14(Р) мод. Б

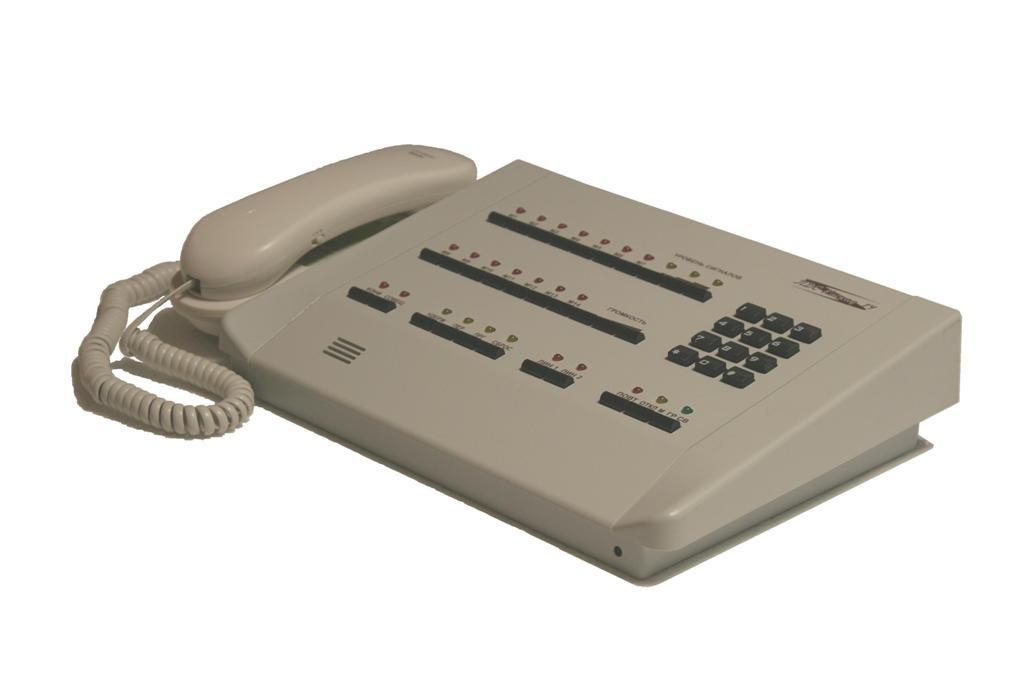

СОДС Каскад-14(Р) мод. Б - это устройство, которое используется для создания производственной (диспетчерской) связи. Этот незаменимый современный атрибут корпоративной жизнедеятельности даёт возможность подключить до четырнадцати (14) прямых абонентов, а также две (2) внешние (городские) телефонные линии. Настольный пульт связи системы Каскад-14(Р) мод. Б оснащён телефонной трубкой (динамик+микрофон), светодиодами, показывающими активность и режимы работы системы, удобными клавишами, а также громкой связью. Этот пульт является логичным продолжением линейки КАСКАД, в частности модели -106(206).
Конструкция устройства включает в себя настольный пульт диспетчерской связи, корпус которого изготовлен из ударопрочного пластика, и совмещенного модуля КРОСС-БЛОК ПИТАНИЯ, связанного с пультом соединительным кабелем.
- Описание
- Характеристики
- Документация
СОДС Каскад-14(Р) мод. Б способна обеспечить:
- Организацию системы прямой диспетчерской связи, состоящую из 15-ти внутренних абонентов и 2-х внешних линий;
- Доступ к любому из внутренних абонентов «одним нажатием»;
- Ведение разговора в режиме «громкой связи», т.е. без использования телефонной трубки;
- Возможность подключения линий с сопротивлением шлейфа до 3 кOм (без телефонного аппарата);
- Подключение телефонных аппаратов без номеронабирателя (типа ЦБ);
- Перевод внешних вызовов на любого из внутренних абонентов;
- Проведение конференц-связи с числом участников до 17
(14 прямых абонентов+абонент пульта+абоненты внешних линий); - Организацию до 2-х независимых сеансов конференц-связи;
- Автоматическую переадресацию всех внешних вызовов на любого выбранного внутреннего абонента;
- Сохранение всех параметров и установок при отключении питания;
- Возможность записи переговоров диспетчеров*.
В комплект СОДС Каскад-14(Р) мод. Б входит:
- Пульт диспетчерской связи;
- Совмещенный модуль КРОСС-БЛОК ПИТАНИЯ;
- Соединительный кабель СК-ПДС14;
- Кроссовое оборудование;
- Разъем DB-37M;
- Документация.
| Количество прямых абонентов | 14 |
| Количество подключаемых внешних телефонных линий | 2 |
| Напряжение питания абонентских устройств, В | 30 |
| Ток абонентской линии, мА | До 25 |
| Напряжение исходящего вызывного сигнала, В | 75 |
| Напряжение питания, В | ~220 ±10% |
| Мощность, потребляемая системой, ВА: максимальная в дежурном режиме |
35 10 |
| Рабочий диапазон температур окружающей среды, °C | +10 … +40 |
| Температура хранения, °C | -10 … +50 |
| Габаритные размеры пульта диспетчерской связи, мм | 365x225x80 |
| Габаритные размеры совмещенного модуля КРОСС-БЛОК ПИТАНИЯ, мм | 230х103х48 |
| Общий вес пульта диспетчерской связи и совмещенного модуля КРОСС-БЛОК ПИТАНИЯ, кг | 5 |
| Габаритные размеры транспортной упаковки изделия, мм | 660x245x110 |
| Общий вес изделия в транспортной упаковке, кг | 5,5 |
* Специальный вариант системы
|
Наименование документа
|
Редакция
|
Размер
|
| Краткое описание СОДС КАСКАД-14(Р) мод. Б |
22.10.2013
|
141 кБ
|
| Руководство по эксплуатации СОДС КАСКАД-14(Р) мод. Б |
09.03.2017
|
819 кБ
|
| Цветная фотография пульта диспетчерской связи |
15.12.2008
|
42 кБ
|
